隨著新能源汽車與儲能產業的高速崛起，磷酸鐵鋰（LFP）憑借高安全性、長循環壽命及成本優勢，穩居正極材料市場主流地位，2024年其全球電池裝機量占比高達92.7%，成為支撐產業發展的核心材料。制備工藝的優化與除鐵提純技術的升級，直接決定磷酸鐵鋰產品性能與市場競爭力。今日，我們聚焦磷酸鐵鋰物料核心制備方法與干法電磁除鐵工藝，解讀行業技術迭代密碼，助力產業鏈降本增效。

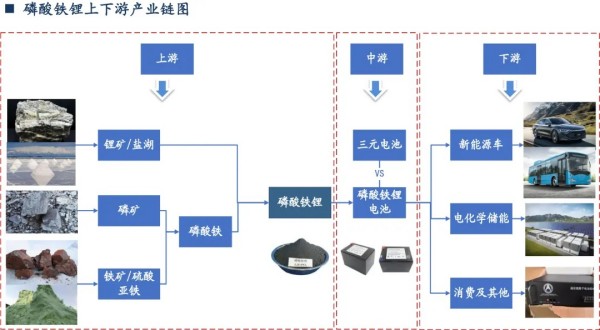

圖1 磷酸鐵鋰產業鏈
目前，磷酸鐵鋰主流制備工藝分為固相法與液相法兩大類，其中固相法因適配大規模量產，占據行業80%以上市場份額，液相法則主打高端性能場景，形成多元互補的技術格局，兩種工藝均需配套高效除鐵環節，保障產品純度。
固相法以磷酸鐵一次燒結法為核心主流，流程簡潔、成本可控，是當前企業擴產的首選，也是寧德時代、比亞迪等頭部企業的核心生產方案。其核心流程為：將高純磷酸鐵、碳酸鋰與碳源按計量比混合，通過球磨至納米級均勻分散，經噴霧干燥后，在氮氣保護下650-800℃燒結6-10小時，最后經氣流粉碎、分級除磁得到成品，該工藝能耗比二次燒結低30%，適配主流動力電池生產需求，產品比容量可達155-165 mAh/g。此外，草酸亞鐵一次燒結法憑借高密度優勢，磷酸鐵二次燒結法主打高端快充與儲能場景，分別滿足不同細分市場的性能需求。
液相法以水熱法為代表，通過將硫酸亞鐵、磷酸、氫氧化鋰溶于水，在180-220℃、2-4MPa高壓釜中反應12-24小時，經洗滌干燥、碳包覆退火后制成成品，其顆粒呈納米級分布，低溫電化學性能優異，但因高溫高壓設備投入大，量產難度較高，主要應用于高端小動力領域。

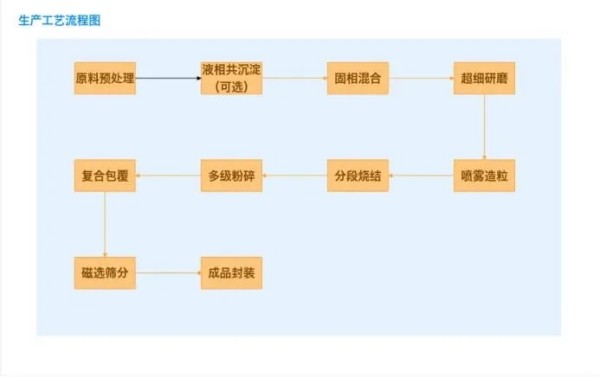

圖2 生產工藝流程圖
無論采用何種制備工藝，鐵雜質的精準去除都是保障磷酸鐵鋰純度的關鍵。鐵雜質會嚴重降低材料導電性與循環穩定性，甚至刺穿電池隔膜造成自放電，導致電池容量衰減，因此除鐵工藝成為生產環節的核心質控點。相較于濕法除鐵，干法電磁除鐵憑借無需用水、無廢水排放、能耗低、不破壞物料性能等優勢，成為當前行業主流的除鐵方案，尤其適配低含水量磷酸鐵鋰物料的提純需求，除鐵精度可達ppm級及ppb級。
磷酸鐵鋰干法電磁除鐵工藝以多級電磁磁選為核心，華特集團設計制造的HCT系列干粉電磁除鐵器專用設備，通過勵磁線圈通電產生高強度磁場，利用介質感應形成高梯度磁場，實現鐵雜質精準分離。核心分為三個階段：預處理階段，將制備后的磷酸鐵鋰物料破碎磨細，確保粒度均勻，為磁選除鐵奠定基礎；粗選階段，采用管道式永磁除鐵器，利用磁場吸附大顆粒鐵雜質，初步降低鐵雜質含量；精選階段，通過HCT系列干粉電磁除鐵器串聯使用，吸附細微鐵屑，當磁性介質吸附飽和后，線圈斷電消磁，振動排出雜質。經多級凈化后，可將物料中鐵雜質含量從初始30-50ppm降至3ppm以下，滿足電池級產品標準。

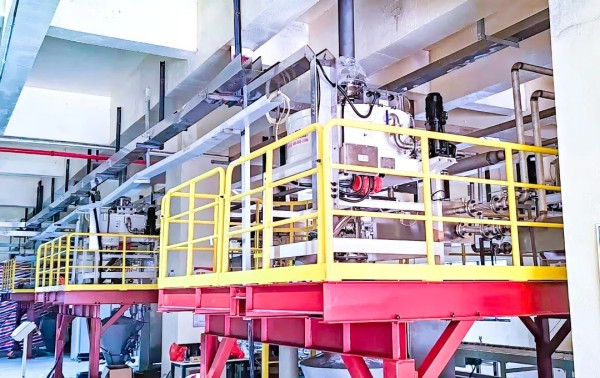

圖3 HCT系列干粉電磁除鐵器
華特集團設計制造的HCT系列干粉電磁除鐵器優勢特點：通過設計合理的磁路結構與磁場強度，有效捕獲磷酸鐵鋰粉體中的鐵磁性雜質，實現各類鋰電粉體物料的除磁提純；利用多耦合場合計算方法，進行流體散熱通道優化設計；通過對線圈開展電、磁、熱、流體等多場耦合分析，設計適配的立體繞組結構，在軸向與徑向形成交叉油路，使散熱面積倍增，助力冷卻油的熱對流循環，有效提升線圈的散熱效率；首創負壓輔助脈沖卸鐵技術，解決了易團聚物料的除磁指標波動大的難題，提升了除鐵工藝的穩定性；創新介質結構，研究棒狀、網狀、波紋片等多種結構，采用多片介質交錯放置方式，確保對不同物料選別除鐵達到最佳效果；配備智能控制系統，實現設備自動運行、無人值守，同時實時檢測水流指示、油流指示、線圈溫度，保證設備運行穩定。
干法電磁除鐵工藝的優化核心在于參數精準把控，需根據物料粒度、鐵雜質含量，調整磁場強度、給料速度，平衡除鐵效果與生產效率，同時通過多次磁選迭代，實現不同磁性強度雜質的全面去除，兼顧提純質量與產能提升。相較于傳統濕法除鐵，該工藝可減少酸堿消耗，避免冒槽現象，同時縮短除雜時間，大幅降低生產成本，契合行業降本增效與“雙碳”發展趨勢。
當前，磷酸鐵鋰行業正從規模競爭向質量競爭轉型，產能過剩與成本壓力倒逼技術升級。制備工藝的迭代優化與干法電磁除鐵技術的推廣應用，不僅提升了產品純度與性能，更推動行業實現綠色低碳生產，助力我國鞏固全球鋰電產業鏈競爭優勢。未來，隨著技術不斷深耕，磷酸鐵鋰制備與除鐵工藝將進一步突破，在保障產品品質的同時持續降本，為新能源汽車與儲能產業高質量發展注入強勁動力。
